REC 2Q-BMS 16S Universal für Systeme mit 4-16 Zellen / 2Q-BMS

439,00 €
Price incl. VAT (19%) 70,09 €
Excl. Shipping
Kabelsatz mit 2Q Connector: Zellen, I/O, Temp-Sens, Mesß-Shunt
Strom-Meß-Shunt: (Paketpreis)
Kabel für CAN-Anschluss
REC-PC-Software mit Dongle
REC WiFi-Modul
Haupt-Sicherheits-Schütz (Paketpreis)
Delivery time
Shipping: 4–7 days
In stock: 5 available
Product Details
Marke: REC

!! ACHTUNG: Einzelne BMS-Systeme sind nicht von der MwSt.-Reduzierung betroffen. Schützen Sie sich vor Nachzahlung der MwSt. bei Umsatzsteuerprüfungen Ihres Händlers in dem Sie direkt das günstigste BMS inkl. 19% MwSt. erwerben. !!

REC 2Q-Batterie-Management-System "REC 2Q BMS 16 S" - kompatibel mit Deye, Victron, SMA, Solis, Solax, alle Pylontech-kompatiblen Wechselrichter und viele andere mehr.

Bei diesem Batterie-Management-System des Typs 2Q handelt es sich um ein Passives Ballancing System.
Das 2Q BMS 16 S überwacht 4 bis 16 Einzelzellen in einem Akkupack.
Das BMS erfasst die folgenden Parameter:
Zellspanungen, Innenwiderstand der Einzelzellen, Restkapazität (SOC: State of Charge), maximal zur Verfügung stehende Kapazität
(SOH: State of Health), Zelltemperaturen (max. 3 Temperaturfühler anschließbar), sowie den Stromfluss über einen Mess-Shunt.

Bei diesem REC 2Q-BMS können Sie per optionalem WiFi-Modul oder über die optionale REC-Master-Control-Software die verwendete Zell-Chemie und andere Parameter einstellen.
Das BMS kann für folgende LiFePo Zellen angepasst werden: Li-Po, LiFePo4, LiFeYPo4, LiCoO2, LiMnNiCo und LiMno4.
Das Gehäuse des REC 2Q-BMS ist aus Aluminium und besitzt die Schutzklasse IP 32.
Die interne Temperatur des BMS wird ebenfalls erfasst um die Platine durch Überhitzung zu schützen.

CAN-Kommunikation
Zur Kommunikation mit wechselrichtern und Ladegeräten dient die CAN-Schnittstelle des 2Q BMS.
Es gibt 12 vorprogrammierte und auswählbare Protokolle für ESS-Hybrid-Wechselrichterprotokolle und CAN-Ladegeräte. (Siehe Tabelle unten).
Die Auswahl des ESS/Ladegeräts erfolgt über den "CHRG".
Nach der Änderung des Protokolls kann der Benutzer auch die CAN-Bitrate mithilfe des Parameters "CANS" auswählen. Nach dem Neustart des 2Q-BMS werden die Werte aktiv.

Eigenschaften des neuen REC 2Q-BMS:

  • Kann für folgende Li-ionen und LiFePo Zellen angepasst werden: Li-Po, LiFePo4, LiFeYPo4, LiCoO2, LiMnNiCo und LiMno4
  • robuste und kleine Bauweise
  • 5-16-Zellen-Anschlüsse (14 – 68 V-System)
  • bis zu 4 digitale Temperatursensoren DS18B20
  • Einzelzellenspannungsmessung (0,1 – 5,0 V, Auflösung 1 mV)
  • Einzelzelle - Unter-/Überspannungsschutz
  • Messung des Innenwiderstands einer einzelnen Zelle
  • SOC- und SOH-Berechnung
  • Übertemperaturschutz
  • Untertemperatur-Ladeschutz
  • 4 Ω passiver Zellausgleich mit Temperaturschutz
  • Shunt-Strommessung (Auflösung 19,5 mA @ ± 500 A)
  • zwei galvanisch getrennte, benutzerdefinierte Mehrzweck-Digitalausgänge
  • Interner DC-Opto-Relaisausgang
  • galvanisch getrennte RS-485-Kommunikation (Ein- und Ausgangsport mit Freigabe)
  • CAN-Kommunikation
  • Fehler-LED + Summeranzeige
  • PC-Benutzeroberfläche/WLAN zum Ändern der Einstellungen und Datenprotokollierung (optionales Zubehör)
  • Fernbedienung EIN/AUS
  • Kontrollpilot (CP) für EVSE
  • Integrierte 25-Ohm-Vorladung mit einstellbarer Zeitverzögerung
  • Integrierte RTC mit den letzten 7 Fehlern
  • ISO16315, ISO10133, EN61558-1, EN61558-2 und EN50498 konform

Technische Daten des REC 2Q-BMS:

max. Batterie Pack-Spannung BMS 68,0 V
BMS Minimum Batterie-Pack Spannung 10 V
BMS Zellspannungsbereich 0 - 5,0 V
Shunt common mode input voltage interval (Shunt+, Shunt -) to the Cell 1 negative -3,0 - +3,0 V
Shunt sensor max differential input voltage interval (Shunt+ to Shunt -) 0-0,25 - +0,25 V
Zellspannungsgenauigkeit +/- 1 mV
Packspannungsgenauigkeit +/- 5 mV
Genauigkeit des DC-Stroms +/- 1 LSB
Zellspannungsabtastrate +/- 0,5 °C
Gleichstrom-Abtastrate 1 Hz
Zellausgleichswiderstand 4 Ohm
max. Betriebstemperatur ** 70 °C
min. Betriebstemperatur ** -20 °C
max Lagertemperatur ** 30 °C
min. Lagertemperatur ** 0 °C
max. Luftfeuchtigkeit ** 75 %
max. continuierlicher DC-Strom bei 100 VDC 3 A
max. DC-Strom @ optocoupler 1, 2 15 mA
max. DC-Spannung @ optocoupler 1, 2 62,5 V
Stand-By Verbrauch bei abgeschalteter 48 V Stromversorgung 1,5 mW
BMS Precharge Widerstand 25 Ohm
Stromverbrauch bei eingeschaltetem 48V Stromversorgung 180 - 190 mW
BMS Cell Balance Sicherung 3 slow A
Interne Relais Sicherung 3,15 slow A
Abmessungen 190 x 98,4 x 38 mm
Schutzart IP 32
HW Version 1.35

*Alle Parameterwerte können mit dem Wi-Fi-Modul geändert werden.

**definiert durch die interne RTC-Backup-2032-Batterie

Werkseinstellungen / Auslieferungszustand:

Voreingestellte Parameter Werte
Zell-Chemie 3 (LiFePo4)
Kapazität 100 Ah
Ballancing Start Spannung 3,45 V
Ballancing End Spannung 3,58 V
Zellüberspannungsabschaltung (OV) 3,85 V
Hysterese Zellüberspannungsabschaltung 0,25 V
Ladeendspannung Batteriepack (je Zelle) 3,58 V
SOC-Ladeende-Hysterese 5 %
Maximaler Erhaltungsspannungskoeffizient der Zelle 0,8
Zellunterspannungsabschaltung 2,8 V
Unterspannungsschutz-Abschalthysterese pro Zelle 0,1 V
Zellunterspannungsabschaltung Reset 2,9 V
Zellunterspannungsabschaltung Timer 2 s
Zellspannungs max. Differenz 0,25 V
SOC Entlade Hysterese 5 %
Übertemperaturabschaltung BMSÜbertemperaturabschaltung BMSÜbertemperaturabschaltung BMSÜbertemperaturabschaltung BMS 55 °C
Hysterese Übertemperaturabschaltung BMSHysterese Übertemperaturabschaltung BMS 5 °C
Abschaltung bei Übertemperatur der Zelle 55 °C
Abschalthysterese bei Übertemperatur der Zelle 2 °C
Deaktivierung des Ladens bei Untertemperatur -10°C
Hysterese zum Deaktivieren des Ladens bei Untertemperatur 2 °
Spannungs-Strom-Koeffizient 200 A/50 mV 0,01953125 A/bit
Nullpunktverschiebung der aktuellen Messung 0,0 A
Maximaler Lade-/Entladestrom pro Wechselrichtergerät 100/200 A
Anzahl der Wechselrichter-/Ladegeräte 1
Lade Coefficient 0,6 1/h
Lade CoefficientEntlade Coefficient 1,5 1/h
CAN-Kommunikationsbitrate bei 11-Bit-ID 500 kbit/s
SW Version 1.3

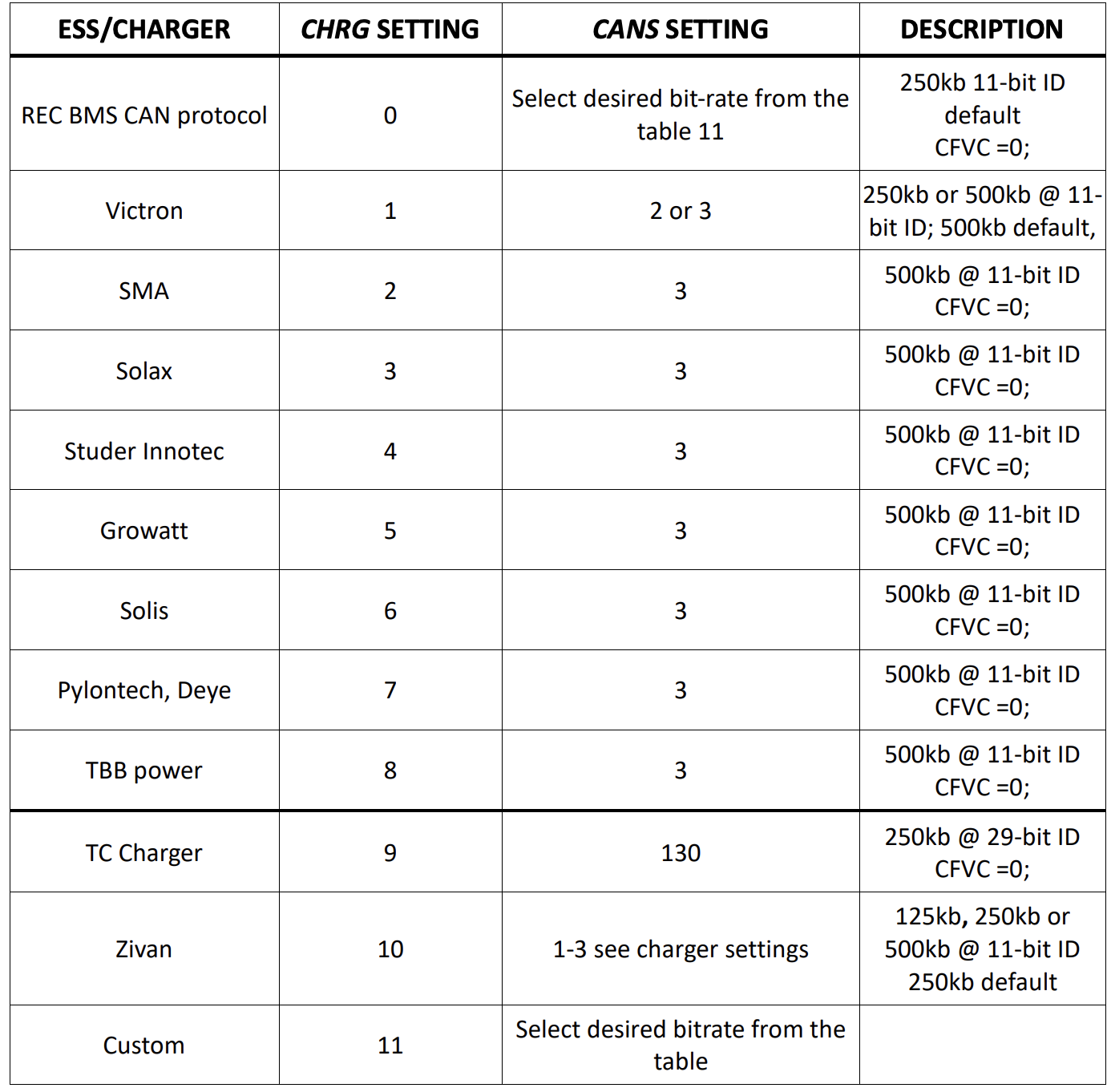

Folgende Kommunikationsprotokolle für Wechselrichter und Ladegeräte können in der Konfig. eingestellt werden:
