REC 12V/4S ABMS Active-BMS - Universal-Kit

Lieferzeit aktuell: ca. 4-6 Wochen

Das ABMS Batterie-Management-System ABMS ist ein Aktives BMS, das speziell für 12V Anwendungen entwickelt wurde. Es überwacht jede der 4 Einzelzellen im Akkupack durch ständiges messen verschiedener Parameter.

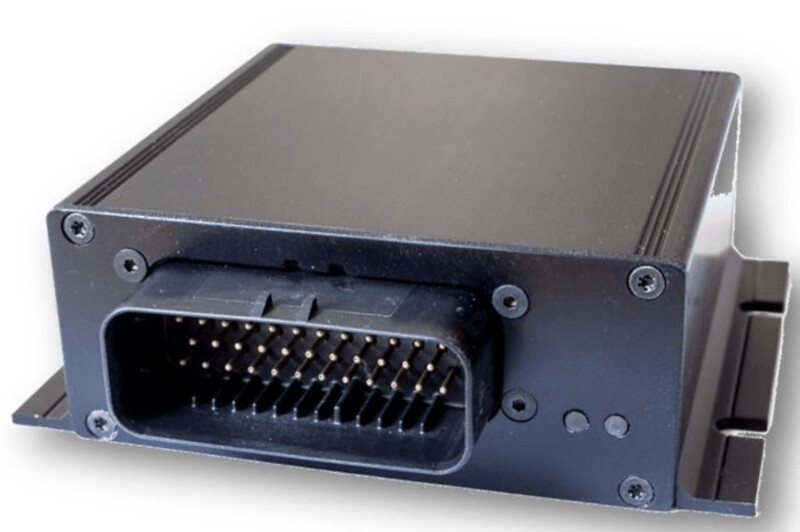

Folgende Parameter werden erfasst: Zellspanungen, Innenwiderstand der Einzelzellen, Restkapazität (SOC: State of Charge), maximal zur Verfügung stehende Kapazität (SOH: State of Health), Zelltemperaturen (max. 2 Temperaturfühler anschließbar), sowie Stromfluss über einen Mess-Shunt. Beim ABMS können wir per Software verschiedene Zell-Chemien parametrieren. Das BMS kann für folgende LiFePo Zellen angepasst werden: Li-Po, LiFePo4, LiFeYPo4, LiCoO2, LiMnNiCo und LiMno4. Das Gehäuse des BMS ist aus Aluminium und besitzt die Schutzklasse IP 65 und ist somit vor Feuchtigkeit und Staub geschützt.

Die Temperatur im inneren des BMS wird ebenfalls erfasst um die Schaltung durch Überhitzung zu schützen. Durch das aktive Balancing kann Energie zwischen den einzelnen Zellen aktiv umgeladen werden und ermöglicht dadurch eine Nutzung der maximalen Kapazität aller Zellen.

Lieferumfang:

• REC-BMS für 4-Zellen in Reihe (4S)

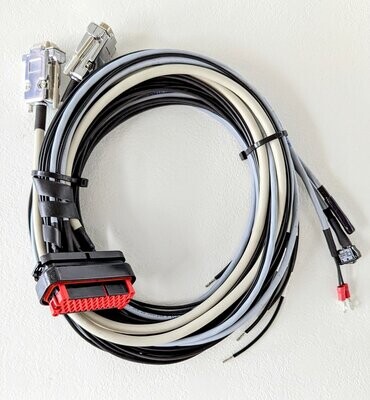

• Kabelsatz für das REC-BMS mit Temp-Sensor und Ein/Aus-Schalter uvm.

Optional:

• Strom-Meß-Shunt zur Bestimmung des SoC

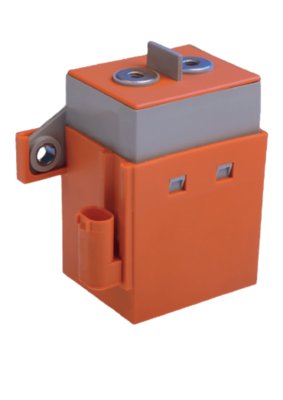

• Pre-Charge-Resistor 4s-Verzögerung für 11-68V-Batteriespannung
• Sicherheits-Hauptschütz
• WLAN-Modul zur Visualisierung auf allen Endgeräten und zur Programmierung
• LCD-Touch-Display zur Visualisierung
• Bluethooth-Modul für Handy App
• RS485 zu USB-Dongle mit Software zur Programmierung (Windows)
• uvm.

Für größere Kapazitäten verbinden Sie 4 Zellen in Reihe und mehrere gleiche 4er-Reihen parallel.

Gerne programmieren wir Ihnen Ihr REC BMS -System gem. Ihren Wünschen und Angaben.
Wählen sie dazu die Option rechts. Laden Sie sich die Parameterliste herunter und schicken Sie diese per Mail zu uns.

Download: Handbuch für 4S-Active-BMS-Universal.PDF

Download: Li-ion-Paramterliste

Download: LiFePo-Parameterliste

BMS-Eigenschaften:

- robust and small design
- 4 cells connections

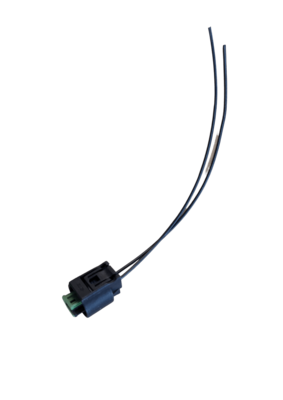

- up to 2 temperature sensors
- single cell voltage measurement (0.1 – 5.0 V, resolution 1 mV)
- single cell - under/over voltage protection
- single cell internal resistance measurement
- SOC and SOH calculation
- over temperature protection
- under temperature charging protection
- active cell balancing up to 2.5 A DC per cell
- shunt current measurement (resolution 19.5 mA @ ± 500 A)
- galvanically isolated user defined multi-purpose digital output
- programmable relay (normally open or normally closed)
- galvanically isolated RS-485 communication protocol
- CAN communication (Victron compatible)
- error LED + buzzer indicator
- 11 ERROR log on the device FIFO
- PC user interface for changing the settings and data-logging (optional accessory)
- hibernate switch
- one IP65 protected connector for all connections
- ISO16315, ISO10133, EN61558-1, EN61558-2 and EN50498 compliant
- supports new GX firmware 2.40

Features:
- Li-PO, LiFePO4, LiFeYPO4, LiCoO2, LiMnNiCo and LiMnO4 Lithium-Ion chemistry
- suitable for 4 in-series connected cells per unit
- high efficiency 2 A bi-directional active balancing (pack to cell and cell to pack)
- IP65 protection enclosure, AMP 35 pin water resistant connector
- 2 – 5 V measuring range, 2 mV accuracy
- up to 2 digital temperature sensors
- shunt current measurement
- robust and small design
- galvanically isolated RS-485 and CAN communication protocol
- two programmable fused relay output
- two programmable fused digital output
- ON/OFF switch
- LED and buzzer status indication
- equipped with bootloader for remote firmware update
- error LED + buzzer indicator
- PC user interface for changing settings, data-logging and firmware update
- compatible with REC LCD touch display and Wi-Fi module for monitoring
- compatible with Victron inverters for solar applications
- compatible with Wakespeed regulators for marine applications
