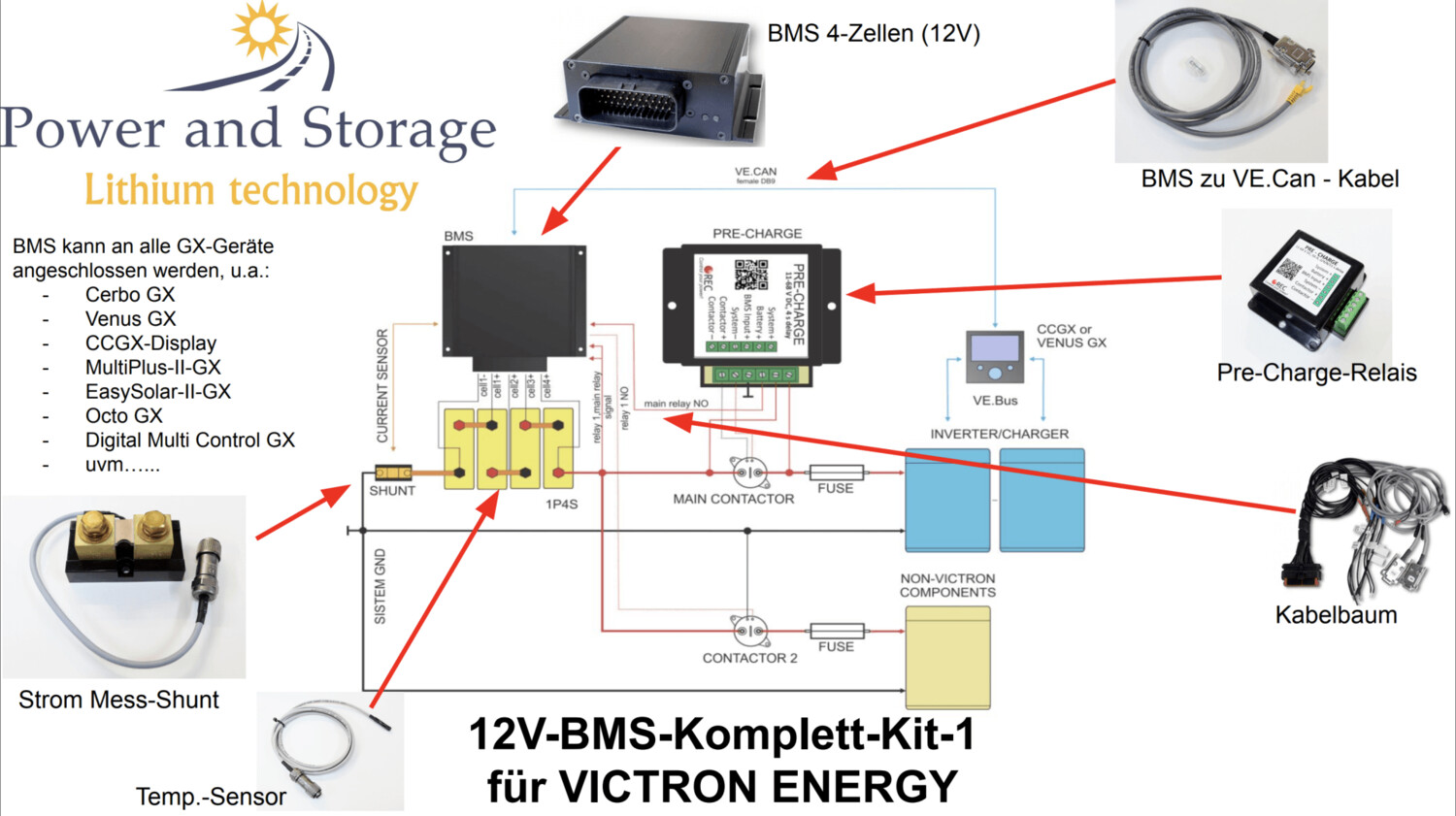

12V BMS - Victron Energy KIT-1

BMS-Komplett-Kit für folgende 12V - Victron Energy Geräte

- MultiPlus, MultiPlus-II, MultiPlus-II GX, MultiGrid, EasySolar
- EasySolar-II-GX oder Quattro

Lieferumfang:

- 1x REC-ABMS für 4-Zellen in Reihe (4S) für VICTRON Geräte

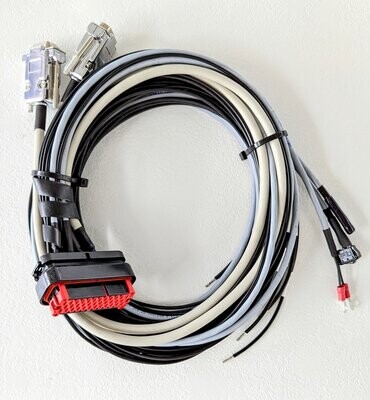

- 1x Kabelsatz für das REC-ABMS
- 1x CAN-Kabel für Verbindung vom BMS zum VICTRON GX-Device
- 1x Temperatursensor 1-fach mit 1m-Leitungslänge
- 1x Meß-Shunt mit 200A (andere Stromstärken rechts auswählen)
- 1x Pre-Charge-Resistor mit einstellbarer Verzögerung für 10-80V-Batteriespannung V3.0

Für größere Kapazitäten verbinden Sie 4 Zellen in Reihe und mehrere gleiche 4er-Reihen parallel.

Gerne programmieren wir Ihnen Ihr REC BMS -System gem. Ihren Wünschen und Angaben.
Wählen sie dazu die Option rechts. Laden Sie sich die Parameterliste herunter und schicken Sie diese per Mail zu uns.

ACHTUNG:
Die Frequenz des CAN-Protokolls des BMS kann auf 250kbit/s oder 500kbit/s eingestellt werden.
Das CAN-Kabel wird an ein BMS.CAN oder VE.CAN-Anschluss eines GX-Gerätes angeschlossen.
Eine Übersicht aller GX-Geräte finden sie hier: Link GX-Devices

Download: Handbuch für 4S-REC-BMS-VICTRON.PDF

Download: Li-ion-Paramterliste

Download: LiFePo-Parameterliste

BMS-Eigenschaften:

- robust and small design
- 4 cells connections
- up to 8 temperature sensors
- single cell voltage measurement (0.1 – 5.0 V, resolution 1 mV)
- single cell - under/over voltage protection
- single cell internal resistance measurement
- SOC and SOH calculation
- over temperature protection
- under temperature charging protection
- active cell balancing up to 2.5 A DC per cell
- shunt current measurement (resolution 19.5 mA @ ± 500 A)
- galvanically isolated user defined multi-purpose digital output
- programmable relay (normally open or normally closed)
- galvanically isolated RS-485 communication protocol
- CAN communication (Victron compatible)
- error LED + buzzer indicator
- 11 ERROR log on the device FIFO
- PC user interface for changing the settings and data-logging (optional accessory)
- hibernate switch
- one IP65 protected connector for all connections
- ISO16315, ISO10133, EN61558-1, EN61558-2 and EN50498 compliant
- supports new GX firmware 2.40
