12V/4S Active-BMS für Victron-Energy

English version below.

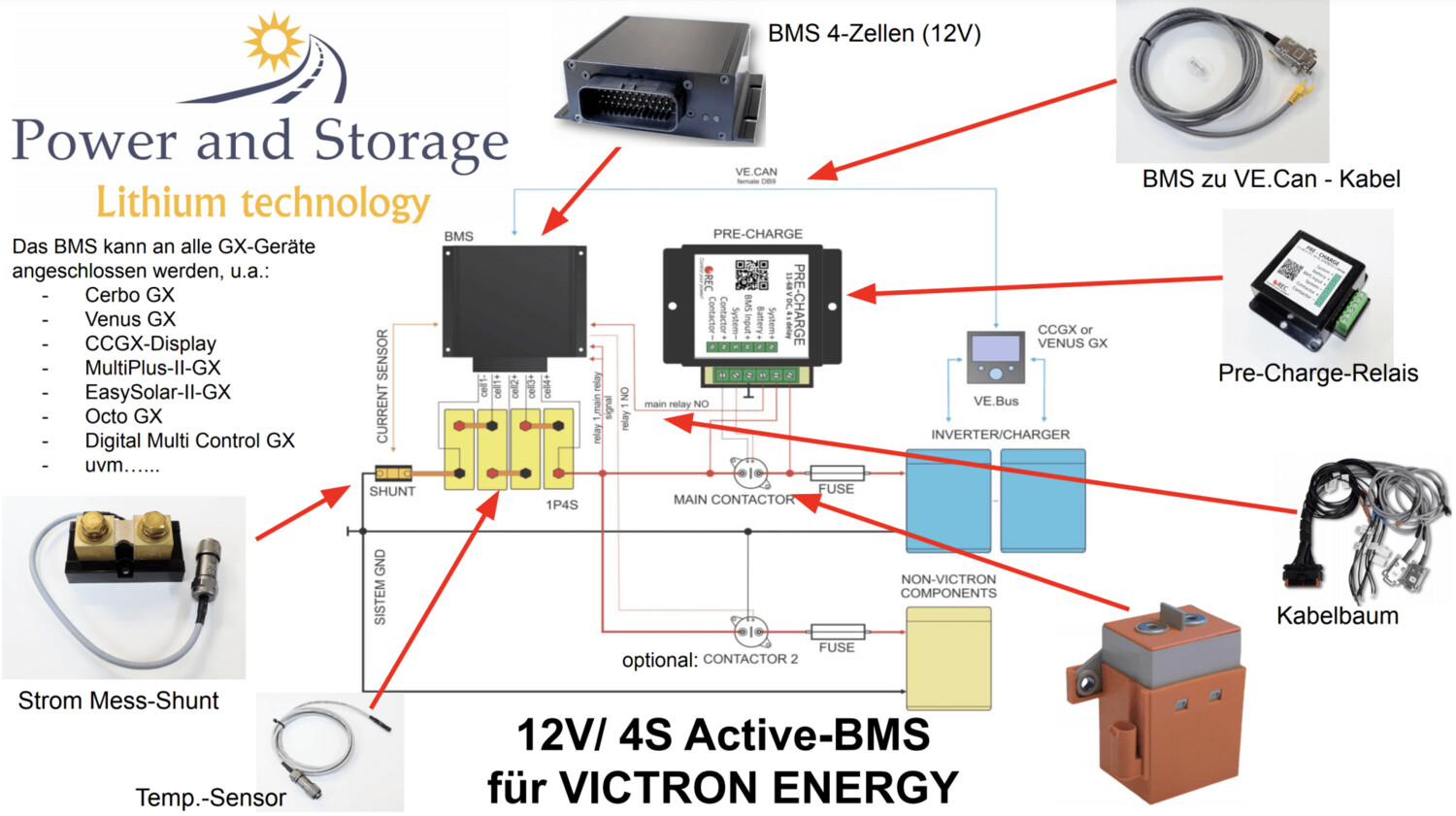

BMS-Komplett-Kit für folgende 12V - Victron Energy Geräte

• MultiPlus-II GX
• EasySolar-GX
• EasySolar-II-GX
• Cerbo GX, Venus GX, Octo GX etc.
• Color-Control GX Display

Mit dem optionalen Cerbo GX, Venus GX oder CCGX auch für folgende Wechselrichter:

• MultiPlus
• MultiPlus-II
• Quattro

Lieferumfang:

• REC-BMS für 4-Zellen in Reihe (4S) für VICTRON Geräte
• Kabelsatz für das REC-BMS mit 1 Temp-Sensor und Ein/Aus-Schalter uvm.
• CAN-Kabel für Verbindung vom BMS zum VICTRON GX-Device

Optional:

• Strom-Meß-Shunt zur Bestimmung des SoC
• Pre-Charge-Resistor einstellbarer Verzögerung für 10-80V-Batteriespannung V3.0
• Sicherheits-Hauptschütz
• WLAN-Modul zur Visualisierung auf allen Endgeräten und zur Programmierung
• LCD-Touch-Display zur Visualisierung
• Bluethooth-Modul für Handy App
• RS485 zu USB-Dongle mit Software zur Programmierung (Windows)

Für größere Kapazitäten verbinden Sie 4 Zellen in Reihe und mehrere gleiche 4er-Reihen parallel.

Gerne programmieren wir Ihnen Ihr REC BMS -System gem. Ihren Wünschen und Angaben.
Wählen sie dazu die Option rechts. Laden Sie sich die Parameterliste herunter und schicken Sie diese per Mail zu uns.

ACHTUNG:

Die Frequenz des CAN-Protokolls des BMS kann auf 250kbit/s oder 500kbit/s eingestellt werden.
Das CAN-Kabel wird an ein BMS.CAN oder VE.CAN-Anschluss eines GX-Gerätes angeschlossen.
Eine Übersicht aller GX-Geräte finden sie hier: Link GX-Devices

Download: Handbuch für 4S-REC-BMS-VICTRON.PDF

Download: Li-ion-Paramterliste

Download: LiFePo-Parameterliste

BMS-Eigenschaften:

- robust and small design
- 4 cells connections
- up to 8 temperature sensors
- single cell voltage measurement (0.1 – 5.0 V, resolution 1 mV)
- single cell - under/over voltage protection
- single cell internal resistance measurement
- SOC and SOH calculation
- over temperature protection
- under temperature charging protection
- active cell balancing up to 2.5 A DC per cell
- shunt current measurement (resolution 19.5 mA @ ± 500 A)
- galvanically isolated user defined multi-purpose digital output
- programmable relay (normally open or normally closed)
- galvanically isolated RS-485 communication protocol
- CAN communication (Victron compatible)
- error LED + buzzer indicator
- 11 ERROR log on the device FIFO
- PC user interface for changing the settings and data-logging (optional accessory)
- hibernate switch
- one IP65 protected connector for all connections
- ISO16315, ISO10133, EN61558-1, EN61558-2 and EN50498 compliant
- supports new GX firmware 2.40
